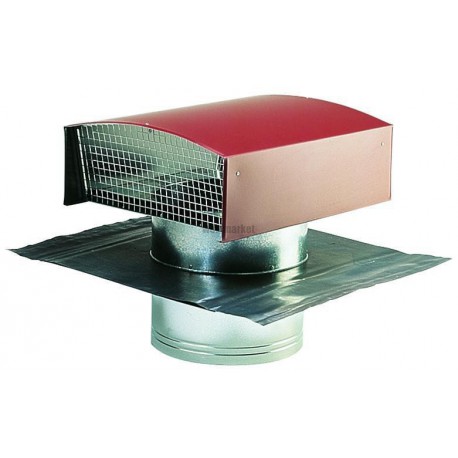

ALDES Sortie de toiture D450 finission tuile

DOMAINE D'APPLICATION :

Sortie de toit pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires. Utilisation en amenée d'air comme en rejet d'air. Evacuation de hotte de cuisine possible.

DESCRIPTION :

La sortie de toit STS est en acier galvanisé.

Elle est composée de :

• un chapeau pare-pluie rotatif équipé d'une grille de protection (amovible).
• une plaque support de couverture équipée de quatre feuillards de fixation.
• un fût de raccordement de conduit.

FINITION :

• Modèle ardoise : peinture lisse gris anthracite (RAL 7024).
• Modèle tuile : peinture lisse brique (RAL 8012).

Des versions avec plaque de plomb et hauteur bas du chapeau / plaque de plomb (notée E) plus grandes sont disponibles sur consultation.

Elles sont notamment adaptées à certains modèles de tuiles du Sud de la France.

MISE EN OEUVRE :

Tous types de toitures : étanchéité par kit en plomb. Fixation par 4 pattes vissées sur la charpente pour les modèles > 160 mm.

Désignation : STS 450

A : 200
B : 550
C : 660
ØD : 450
E : 160
F : 900

G : 750
I : 600
J : 750
