ALDES Sortie de toiture D500 finission tuile

DOMAINE D'APPLICATION:

Sortie de toit pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires.
Utilisation en amenée d'air comme en rejet d'air.
Evacuation de hotte de cuisine possible.

DESCRIPTION:

La sortie de toit STS est en acier galvanisé.

Elle est composée de:

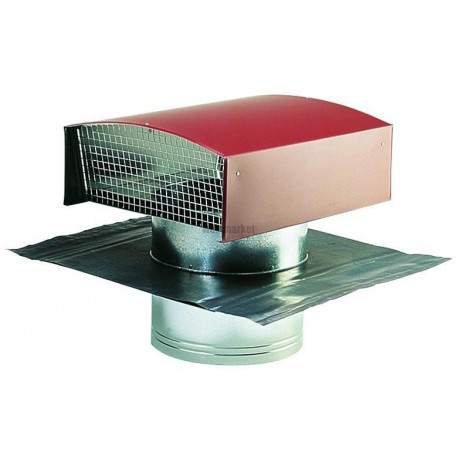

1 - un chapeau pare-pluie rotatif équipé d'une grille de protection (amovible) .
2 - une plaque support de couverture équipée de quatre feuillards de fixation.
3 - un fût de raccordement de conduit.

Finition:

- Modèle ardoise: peinture lisse gris anthracite (RAL 7024).
- Modèle tuile: peinture lisse brique (RAL 8012).

Des versions avec plaque de plomb et hauteur bas du chapeau/ plaque de plomb (notée E) plus grandes sont disponibles sur consultation.

Elles sont notamment adaptées à certains modèles de tuiles du Sud de la france.

MISE EN OEUVRE:

Tous types de toitures: étanchéité par kit en plomb.
Fixation par 4 pattes vissées sur la charpente pour les modèles > 160 mm.

Désignation: STS 500

A: 245
B: 650
C: 850
ØD: 500

E: 160
F: 1200
G: 1000
I: 780
J: 977
