ALDES Diffuseur linéaire soufflage 4 fentes alu anodisé avec registre ALD614 1500mm

DOMAINE D'APPLICATION:

Soufflage horizontal diffusion fixe par 2 ou 4 fentes.

Installations de chauffage et de climatisation.

Positionnement en plafond suspendu.

DESCRIPTION:

Corps et déflecteurs en aluminium extrudé.

Noyau central fixe.

Finition aluminium peinture époxy. teinte blanc RAL 9010.

Fixation au plénum non apparente par vis dans le col du diffuseur.

Le plénum est muni de pattes pour fixation à la dalle béton. ( Non fourni )

NB: le poids du diffuseur ne doit pas être porté par l'ossature du plafond suspendu.

Utiliser les câbles de suspension.

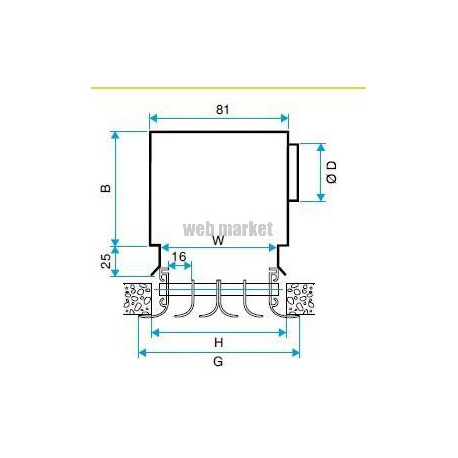

B (mm): 235

D (mm): 160

G (mm): 101

H (mm): 85

W (mm): 80

Débit (m3/h) par mètre: 325

Nb Fentes: 4
