ALDES Sortie de toiture D355 finission tuile

DOMAINE D'APPLICATION:

Sortie de toit pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires. Utilisation en amenée d'air comme en rejet d'air. Evacuation de hotte de cuisine possible.

DESCRIPTION:

La sortie de toit STS est en acier galvanisé. Elle est composée de:

1 - un chapeau pare-pluie rotatif équipé d'une grille de protection (amovible).

2 - une plaque support de couverture équipée de quatre feuillards de fixation.

3 - un fût de raccordement de conduit.

FINITION:

- Modèle ardoise: peinture lisse gris anthracite (RAL 7024).

- Modèle tuile: peinture lisse brique (RAL 8012).

Des versions avec plaque de plomb et hauteur bas du chapeau/ plaque de plomb (notée E) plus grandes sont disponibles sur consultation. Elles sont notamment adaptées à certains modèles de tuiles du Sud de la France.

MISE EN OEUVRE:

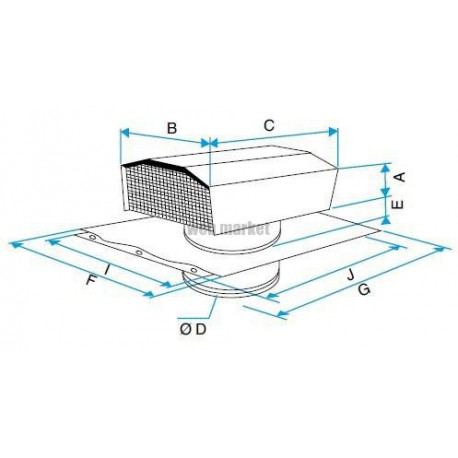

Tous types de toitures: étanchéité par kit en plomb. Fixation par 4 pattes vissées sur la charpente pour les modèles > 160 mm. Désignation: STS 355

A: 200
B: 550
C: 660
ØD: 355
E: 160
F: 900
G: 750
I: 600
J: 750
